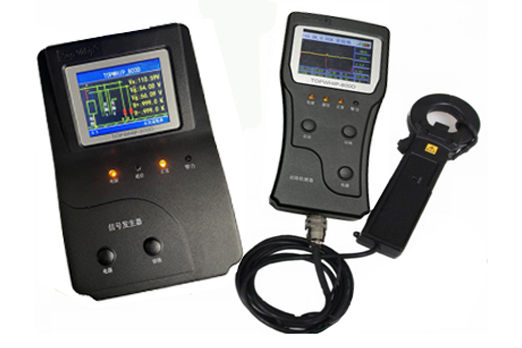

直流接地故障探测仪，能够适用于任何电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的高效处理大大提高了检测范围与抗干扰能力；采用了先进计算方法和模糊控制理论，将被检测支路的绝缘程度以绝缘指数和波形的形式表示出来，充分体现了人工智能的优越性；对于接地点位置的判断以及接地阻抗值的计算，它们更是拥有准确的判断能力和精确快速的运算能力，每次检测都能够指出接地点的位置和接地电阻的阻值，从而快速、准确地实现接地检测。除此之外，用户可以根据自身系统需要在绝缘告警门限值范围内订制合适的绝缘告警门限值，就能实现直流接地的检测或者是绝缘程度的分析。
| 信号发生器（主机） | |
| 直流系统电压 |
220V±15%，110V±10%，48V±10%，24V±10%， 或用户提出其它电压等级； |
| 接地阻抗测量 | 范围：0-999.9KΩ；分辨率：0.1KΩ |
| 对地分布电容测量 | 范围：0-400uF； 精度： 分辨率：1uF |
| 直流电压测量 | 范围：0-300V； 精度：±0.2%±0.5V； 分辨率：0.01V |
| 交流电压测量 | 范围：0-300V；精度：±0.5%±0.5 V； 分辨率：0.01V |
| 信号调节 | 幅值：0-2mA; 频率：自适应0.05-0.5Hz |
| 通讯方式 | 无线通信 |
| 显示屏尺寸 | 3.2彩屏 |
| 外形尺寸 | 131*204*74mm |
| 故障检测器 | |
| 工作电源 | 4节5号充电锂电池，工作时长大于12小时 ， |
| 接地阻抗测量 | 范围：0-999.9KΩ；精度：±5%±2KΩ；分辨率：0.1KΩ |
| 单支路阻抗测量 | 范围：0-300KΩ；精度：±5%±2KΩ ；分辨率：0.1KΩ |
| 电流测量 | 范围：±100mA；精度：±1％±0.5mA；分辨率：0.1mA |
| 馈线电流测量 | 范围：≤2A； 精度：±2%±0.02A；分辨率：0.01A |
| 波形检测时长 | 6s/12s自适应分布电容情况 |
| 通讯方式 | 无线通信 |
| 显示屏尺寸 | 3.2彩屏 |
| 外形尺寸 | 98*204*36mm |
| 钳表 | |
| 钳表精度 | 分辨率达0.01mA |
| 钳表直径 | Φ30mm |
| 钳表尺寸 | 98*204*36mm/58*168*28mm |
| 遵循标准 |
DL/T 1397.6-2014电力直流电源系统用测试设备通用技术条件 第6部分：便携式接地巡测仪 |
| 产品总重量 | 2.5KG |
| 外箱尺寸 | 450*350*130mm |
产品是采用最新微计算机技术的新产品。在硬件上，信号发生器、检测器双层抗分布电容设计，完全消除分布电容影响;配置精度高、线性度好的传感器，直流信号检测灵敏度高达0.01mA，有效保证了采集的数据的准确;在软件上，利用了模糊控制理论和通信的噪声理论，并依据直流系统的特点优化了算法，即使系统有大分布电容的干扰、电磁脉冲干扰和其它噪声干扰的影响，也能准确地判断出接地故障点，为接地故障的查找提供了有力的保障。可对各种直流接地故障进行查找和精确定位，并精确计算该支路接地阻抗值
1、工程力学的外形设计、人性化设置、友善的人机界面。使用舒适、小巧精致、携带方便。
2、0-300V 交直流电压实测数值监控
3、 0-999KΩ 绝缘阻抗实测数值监控
4、双波形显示及方向显示功能，直观显示系统阻抗及支路阻抗值反馈系统故障点
5、 具有支路绝缘阻抗测量及绝缘故障定位功能
6、根据系统分布电容状况自适应检测信号
7、具有无信号模式下检测接地功能
8、具有调幅、调频、信号波形选择功能，可实现高阻故障的查找定位
9、准确定位单点/多点/非金属/正负同时/正负平衡等接地故障
10、双层抗分布电容干扰硬件设计，消除大分布电容/电磁脉冲及其它噪声干扰的影响
11、信号发生器有效排除交直流混窜故障，无接地故障点距离的限制，适应各类直流系统
12、采用了高精度（分辨率达0.01mA）传感单元，具有高精度、线性好、大范围的检测能力，能够实现对多点接地，高阻接地点的定位。
13、智能化的接地点方向判断显示。能够快速、准确的定位出支路中接地点的位置；
14、个性化的绝缘指数显示。通过对数据的智能化分析获取各检测支路的绝缘信息，以绝缘指数（0—100）的形式直观地反应出各检测支路的绝缘程度。
15、绝缘程度分级管理。实现了对接地故障的有效区分，提高了检测效率。
16、可根据直流系统现场的实际情况，信号发生器可智能式产生最大功率小于0.05W的信号，保障直流系统的安全、可靠运行。
17、工业标准设计，选用最上乘的进口元器件，装置本身可靠性极高。
18、科学的管理保证产品的高性能。
1、工程力学的外形设计、人性化设置、友善的人机界面。使用舒适、小巧精致、携带方便。
2、0-300V 交直流电压实测数值监控
3、 0-999KΩ 绝缘阻抗实测数值监控
4、双波形显示及方向显示功能，直观显示系统阻抗及支路阻抗值反馈系统故障点
5、 具有支路绝缘阻抗测量及绝缘故障定位功能
6、根据系统分布电容状况自适应检测信号
7、具有无信号模式下检测接地功能
8、具有调幅、调频、信号波形选择功能，可实现高阻故障的查找定位
9、准确定位单点/多点/非金属/正负同时/正负平衡等接地故障
10、双层抗分布电容干扰硬件设计，消除大分布电容/电磁脉冲及其它噪声干扰的影响
11、信号发生器有效排除交直流混窜故障，无接地故障点距离的限制，适应各类直流系统
12、采用了高精度（分辨率达0.01mA）传感单元，具有高精度、线性好、大范围的检测能力，能够实现对多点接地，高阻接地点的定位。
13、智能化的接地点方向判断显示。能够快速、准确的定位出支路中接地点的位置；
14、个性化的绝缘指数显示。通过对数据的智能化分析获取各检测支路的绝缘信息，以绝缘指数（0—100）的形式直观地反应出各检测支路的绝缘程度。
15、绝缘程度分级管理。实现了对接地故障的有效区分，提高了检测效率。
16、可根据直流系统现场的实际情况，信号发生器可智能式产生最大功率小于0.05W的信号，保障直流系统的安全、可靠运行。
17、工业标准设计，选用最上乘的进口元器件，装置本身可靠性极高。
18、科学的管理保证产品的高性能。
